书画文物折痕、断裂修复方法，又该如何预防！

一、书画文物折痕、断裂修复方法

当作品产生折痕或断裂时，其处理方法视问题轻重采取不同的处理方式。

1、如果作品仅是折到，作品纸力尚佳，则只要将天干及地棍拆下，重新上板绷平即可。

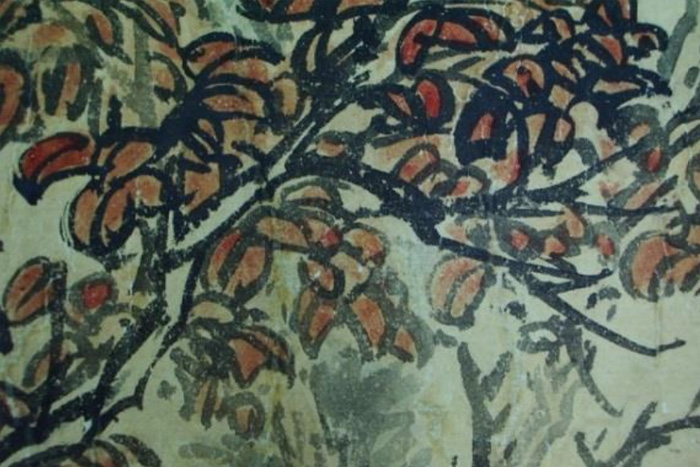

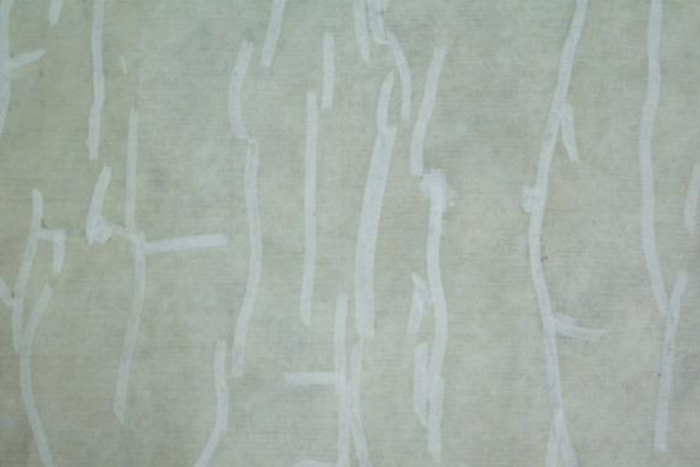

2、如果作品损坏严重，则需将覆背纸及命纸揭除，重新小托并于画心断裂处背面加贴顶条（上图），以加强该处强度，并全色及覆背即可（下图）。如果未黏贴顶条，以后仍会出现折痕及断裂．须注意顶条不可过厚，否则黏贴及覆背完成后不只原折痕存，在顶条上下两侧还会因为厚度落差产生另外两条折痕。

3、更换直径较大的地棍，或收卷前以太卷包地棍再收卷。

4、如仅是压到，可在折痕处稍微闷湿润后垫纸敲实，再垫一叠干纸，压平即可。

5、如为蝉翼笺等刷涂胶矾水的熟纸，小托时于浆糊中添加如CaCO₃等碱性物质，中和纸张酸性，减缓纸张老化，延长作品保存期限。

二、书画文物折痕、断裂的预防技巧

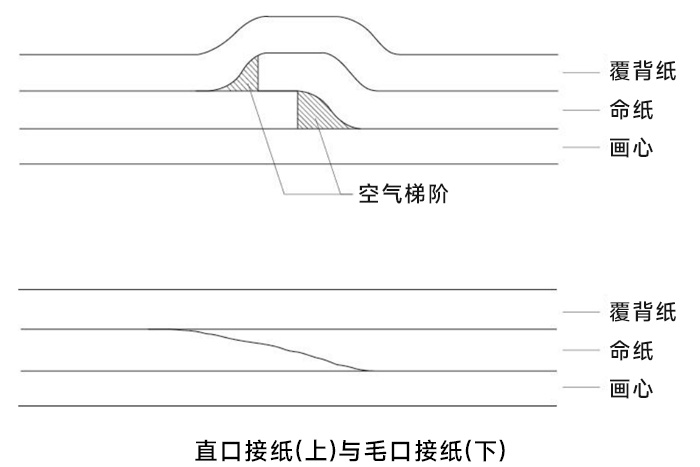

1、小托或覆背时，将易产生空气梯阶的接纸处垫纸敲实，或是以毛口接纸非直口接纸（下图）。

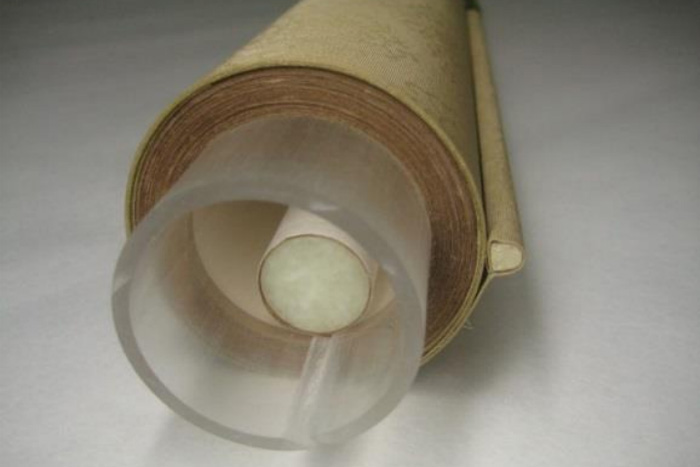

2、增加收卷时的直径，以减少收卷时产生的弯曲力。例如使用较大直径地棍，通常直径不宜小于39mm，或是收卷时装上一枝中空圆筒，此圆筒可将小地棍包住，增加直径，收卷的弯曲力就不会太大，日本称为太卷。日本系以两块半圆形中空木材制成，质佳惟价格高昂，可以用无酸压克力筒先锯出一条缝，利于地棍进入后再包卷起来减缓弯曲力（下图）。

3、避免使用刷图胶矾水的熟纸当画心材料，如一定要用，则选择中碱性上胶的纸张。

4、收展人员教育训练。

5、规划展示空间时，选用无紫外光灯具或灯具包覆隔紫外线膜，窗户采用隔紫外线玻璃，或现有玻璃贴上隔紫外线膜。

内容摘自：徐健国，国立台湾艺术大学书画艺术学系兼任讲师，《常见书画保存问题发生原因、处理方法及预防之道》
