书画文物出现裱件折痕，是什么原因？

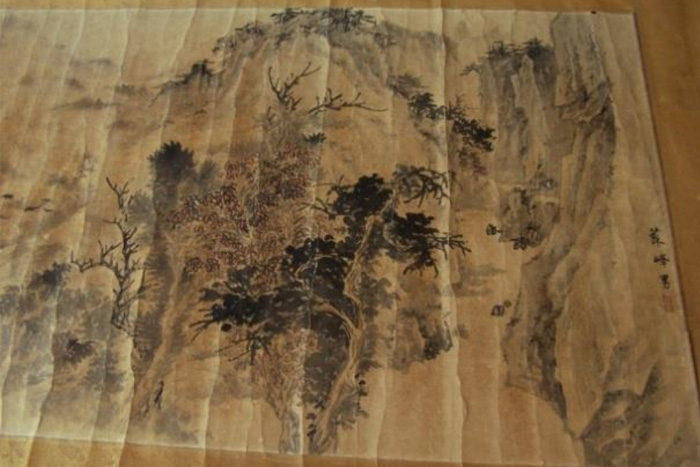

很多书画文物往往可以看到许多折痕，尤其是卷起来收藏的文物，此类问题成因很多，分述如下：

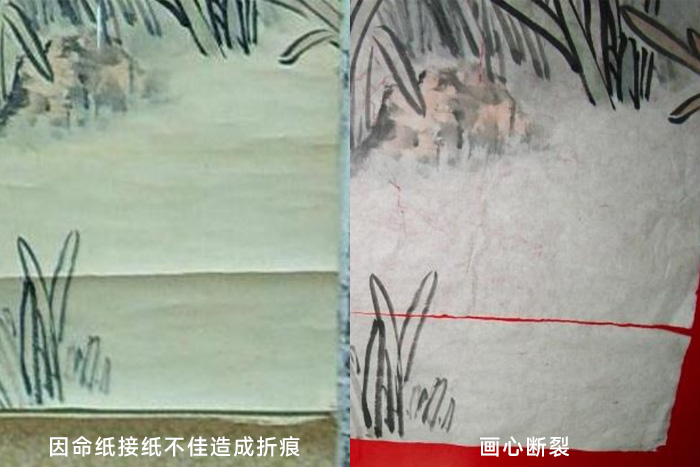

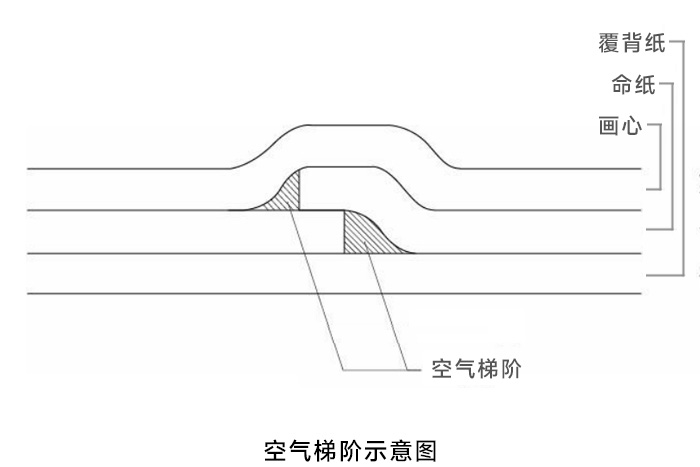

1、小托或覆背接纸处未敲实，造成空气梯阶。有些书画因为尺寸大，装裱时往往需要接纸，如果接纸处未处理好，托裱后会因重叠处厚度落差大造成后面的纸张无法完全黏实，形成空气梯阶（图1），使书画收卷时，力量无法过度，造成摺痕，多次卷收后，书画易产称折痕甚至断裂（图2）。

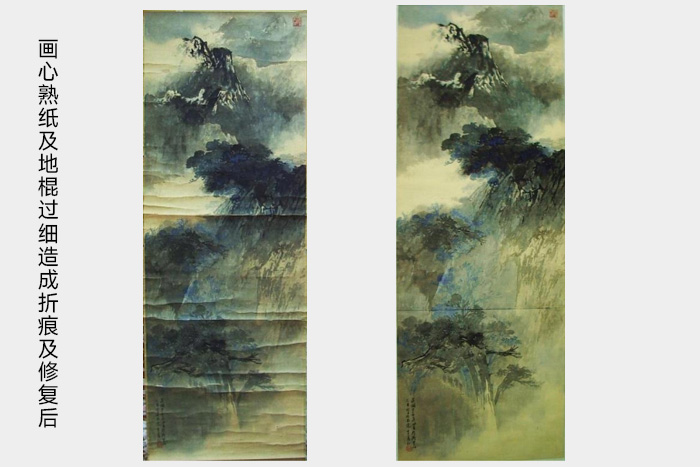

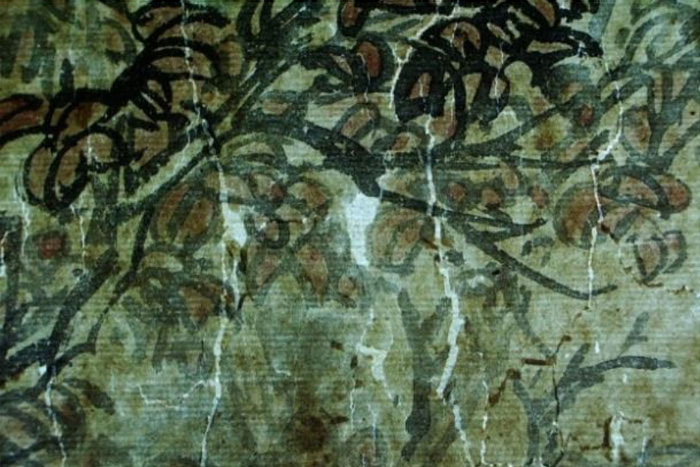

2、用糊过浓，地棍过细，糊酸及纸张种类：此种情形多发生于立轴，且下方较上方折痕多。此主要是因为地棍过细，造成弯曲力过大，纸张画心如使用蝉翼笺等熟纸，因市面上蝉翼笺刷涂胶矾水纸张过酸，加上环境湿热，日久加速纸张劣化变脆，捲曲易产生折痕（图3）。加上熟纸吸水不易，装裱黏合时用糊需浓厚，导致作品硬挺，不易捲曲。如果使用市售浆糊，本身又较酸的话，作品极易因过酸导致纸张老化而酥脆（图4），因下方捲曲直径较上方小，所以受弯曲力较大，下方折痕自然比较多。当此种现象发生时，表示作品纸张已受相当程度劣化，须採取适宜补救措施。

3、人为拿取展挂时不小心掉落造成压痕：佈展或撤展时因人员训练不足，作品拿取不当，造成作品掉落产生折痕。

4、光线照射：如果作品长期展挂照射光线，如未做紫外线隔绝措施，往往因为长期光照，导致纸绢等载体老化，纤维分子量下降，文物极易酥脆，只要收卷极易产生断裂及折痕（图5）。

内容摘自：徐健国，国立台湾艺术大学书画艺术学系兼任讲师，《常见书画保存问题发生原因、处理方法及预防之道》
