纸张的劣化、损伤的因素

关于纸是如何受到损伤还是劣化，分为化学因素、生物因素、物理因素三种进行说明。

一、化学因素

1、热能量

最容易理解的是火灾引起的资料烧毁，化学上会变成急剧的氧化（碳化反应）。因为氧化反应时产生的能量庞大，所以伴随着发光和发热。

另外，所有的化学反应温度越高，进行速度越快，除了收藏资料的地方的温度以外，太阳光和照明中包含的红外线引起的热能量，因为有直接与资料表面的加热，带来干燥的危险需要注意。

2、光

即使在光中，高能量的紫外线的影响也非常大，对纸上的墨水、色材等的变色、褪色均有负面影响。另一个是，构成纸的纤维素本身对可见领域（380nm~780nm）的光比较稳定，机械纸浆等中含有的木质素是对光（特别是340nm左右）敏感的物质，容易因紫外线而变色，耐折强度的降低速度变快。另外，即使停止光引起的化学变化，或者即使转移到黑暗的地方，其变化也会持续，会带来褪色等不可逆的损害。

3、氧化

氧会使有机物质氧化劣化。纸的氧化是指作为有机物质的纤维素与空气中的氧化合物发生变质、分解。最终在纤维素分子内产生很多有机酸（作为酸性物质的基础的羧基）进行酸化。也就是说，即使是没有添加酸性物质的纸，也有可能经过一些年后出现酸化。

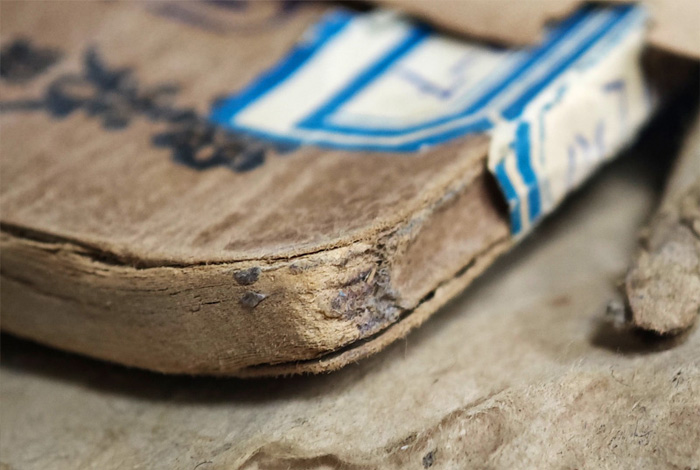

4、酸化

酸化原因的物质有防渗剂、大气污染物质、纸接触的物质的转移（迁移）等。

（1）防渗剂

用于改善作为施胶剂使用的松香（松脂）的固定的硫酸铝（硫酸水泥土）残留在纸上是纸酸化的主要原因。由于硫酸铝的使用，在纸上会发生“酸水解”。纤维素分子的酸水解是指纤维素分子之间的结合部分因酸的攻击而被切断的现象。这种现象的反应速度，会因为酸的量、水分量多，在高温环境下加快。

（2）大气污染物

化石燃料燃烧产生的二氧化硫和汽车等废气产生的氮氧化物会对纸张产生不良影响。二氧化硫与水分反应生成硫酸，氮氧化物也与水分反应生成亚硝酸，最终与氧化合物生成硝酸。在美国国立标准技术研究所（NIST）中，作为文件的保存环境，二氧化硫在1µg/kg（2.6ppb）以下，二氧化氮不超过5µg/m³（9.5ppb）。

（3）接触物间的转移（迁移）

　例如，在对版画和素描等进行额装时使用的垫子材料和衬纸为酸性的情况下，酸逐渐向作品本身转移，作品会发生变色和劣化。另外，即使在书籍的情况下，作为书签夹在页间的质量差的纸也会使正文纸变色，以及正文中的别纸图版的订缀，也会因使用纸的质量差的原因，致使图版出现变色。

二、生物因素

1、霉菌、细菌类

只限于影响纸张的种类就有100种以上。由于霉菌和细菌类的损害，会发生被称为雾化的茶褐色的污渍和头皮屑（强度降低）等。据说雾化是由雾化原因菌生成的氨基酸和纸的葡萄糖的褐变反应引起的，头皮屑是由霉菌和细菌所具有的纤维素分解酶导致纸力下降，吸湿性增加而引起的。成为霉菌的营养成分的东西，除了纸、糊、皮革和手垢以外，尘埃也有成为霉菌的营养成分的东西附着。

2、虫、动物

对纸质资料造成危害的有：西班虫类、斑点类、蟑螂类、海胆虫类、鲣鱼虫类、伊加类、茶花虫类和老鼠等。在和装本中常见的隧道状地挖掘贯通孔的是西班虫类和索特尔西班虫。这些虫子，除了纸以外，糊、胶等施胶剂、皮革、布等有机物也作为饵食。老鼠不会把纸本身作为食物，但是查阅资料，皮革和羊皮纸等也有可能受到损害。同时，老鼠的尿和有腐蚀性的粪成为污秽残留的事。

三、物理因素

1、 自然灾害

（1）地震

地震引起的摇晃，使书架上配置的书籍等资料落下，书籍的构造 （接头的切断、封面的分离等）以及封面角的变形等，引起对形态的巨大损害。

（2）风水灾害

由河川的泛滥、上下水道的溢水、建筑物内管道的漏水等引起。由于水损给书籍和纸资料带来的损害，是霉菌的繁殖、变形、页之间（特别是涂布纸）的粘接、浸渍的发生、有墨水、染料等的渗出。

2、人为灾害

被认为是人为灾害的，可以举出由于不小心引起的资料的破损和污损等。具体例子如下。

（1）由于阅览者的疏忽

将打印好的复印用纸夹在页面之间，有打印好的文字转移到正文纸上的事例。由于调色剂中添加了热可塑性树脂作为颜料的定影剂，因此该树脂因某些外部因素而再次软化，可以认为调色剂转移到了正文纸。（2009年第31届文化财产保存修复学会 日本）

（2）复制和微型化/数字化时的损伤

具体来说，有缝合线的切断、页的落丁和破损等。在各处进行的数字化事业中，可以看到对资料施加负荷而造成损伤的例子。在这种情况下，需要与通过装订形态、构造的专家合作进行。

温馨提示：内容根据国外文章直译，或存在表述不当的地方，敬请谅解！
